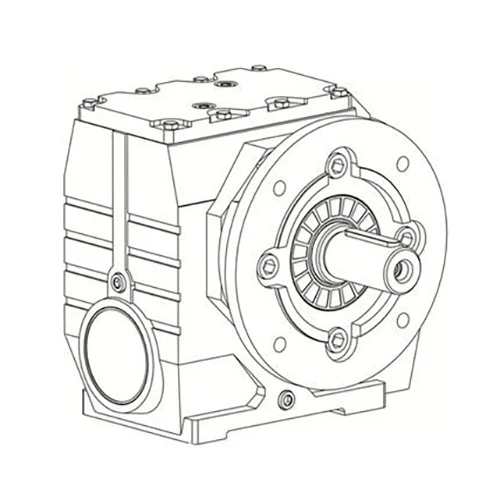

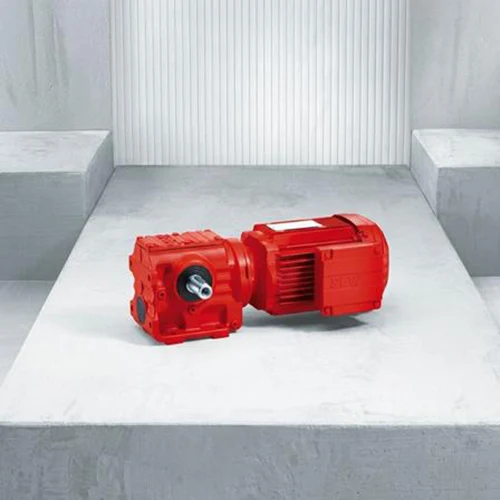

Червячно-цилиндрический редуктор SEW серии S

Основные технические характеристики

Червячно-цилиндрический редуктор SEW серии S охватывает семь типоразмеров от S37 до S97, обеспечивая широкий диапазон мощностей, точную градацию передаточных чисел и стабильный выходной крутящий момент. Совместим с асинхронными, частотно-регулируемыми, тормозными и серводвигателями. Поддерживает монтаж на лапах, фланцевое крепление и крепление с реактивной тягой; возможно изготовление с полым валом, зажимной муфтой и двухсторонним выходным валом.

Возможно комбинированное исполнение для получения сверхбольших передаточных чисел; диапазон рабочих температур от -10°C до +40°C.

Сертификация и система контроля качества

Червячно-цилиндрический редуктор SEW серии S соответствует немецким промышленным стандартам DIN и отраслевым нормам КНР. Обеспечен полный цикл контроля качества и наличие необходимой документации для приёмки проектов.

1. Международные стандарты: модульная конструкция по стандартам SEW, единая технология производства, точность и износостойкость соответствуют международным требованиям.
2. Полный заводской контроль: каждое изделие проходит проверку на холостом ходу, под нагрузкой, герметичность, уровень шума и точность; заводская приёмка 100%.
3. Прослеживаемость материалов: червяки из высокопрочной легированной стали с закалкой и шлифовкой; червячные колёса из оловянной бронзы с высокой износостойкостью; корпуса из высокопрочного чугуна.
4. Комплект документации: паспорт изделия, протоколы испытаний, технологические описания для регистрации оборудования и приёмки.



Ключевые преимущества продукта

1. Комбинированная передача, повышенный КПД: предварительная цилиндрическая ступень снижает нагрузку на червячную пару, уменьшая потери и нагрев; сочетает большое передаточное число с высокой эффективностью.
2. Встроенное самоторможение: червячная пара обеспечивает стабильное удержание нагрузки в статике, предотвращая самопроизвольное опускание или проворачивание; в лёгких режимах может заменить тормоз.
3. Компактная модульная конструкция: двухступенчатая компоновка значительно меньше по габаритам, чем многоступенчатые цилиндрические редукторы с аналогичным моментом.
4. Низкий уровень шума: непрерывное скользящее зацепление без жёстких ударов снижает вибрацию и шум, подходит для пищевых, фармацевтических и внутренних автоматических линий.
5. Высокая унификация и простота обслуживания: стандартизированные модули и детали, отличная герметичность, стойкость к пыли и влажности.

Упаковка и доставка

Для обеспечения сохранности при транспортировке используется промышленная защитная упаковка: деревянный ящик из массивной

древесины с пенопластовой защитой, антикоррозионная обработка выходного вала, герметичная плёнка. Модели S37–S77 часто имеются на складе и отгружаются в течение 1–3 рабочих дней; модели S87, S97 и нестандартные исполнения изготавливаются по согласованному графику. После отправки предоставляется номер для отслеживания; крупные партии доставляются специализированным транспортом.

Гарантия и послепродажное обслуживание

Гарантийные обязательства

1. Официальная гарантия 12 месяцев с даты получения оборудования.
2. Бесплатный ремонт или замена деталей при заводских дефектах материалов и изготовления (зубчатые колёса, червяки, червячные колёса, подшипники, уплотнения).
3. Гарантия не распространяется на повреждения из-за неправильного монтажа, перегрузки, самовольной разборки, агрессивных сред или внешних ударов; в таких случаях предлагается ремонт по себестоимости.
4. Пожизненная техническая поддержка: консультации, удалённая диагностика, инструкции по монтажу.

Сервисная поддержка

1. Предпродажная помощь: бесплатный подбор по мощности, моменту, передаточному числу и коэффициенту эксплуатации; предоставление чертежей (CAD) и руководств (PDF).
2. Послепродажное обслуживание: онлайн-ответ в течение 2 часов, видеосопровождение монтажа для ключевых проектов.
3. Поставка запасных частей: шестерни, червячные пары, подшипники, сальники, валы — отдельно для минимизации простоев.

Часто задаваемые вопросы (FAQ)

В1: Можно ли эксплуатировать червячно-цилиндрический редуктор SEW серии S непрерывно при полной нагрузке 24 часа?

О: Данная модель оптимальна для повторно-кратковременных режимов; длительная работа при полной нагрузке может вызвать повышенный износ и нагрев. Для непрерывных режимов обратитесь к техническим специалистам для подбора альтернативы.

В2: Может ли функция самоторможения полностью заменить тормоз?

О: В лёгких, низкоскоростных и статических условиях самоторможение эффективно; для тяжёлых, высокоскоростных или требующих высокой точности остановки применений рекомендуется дополнительно использовать тормозной двигатель.

В3: Влияет ли способ монтажа на производительность и срок службы?

О: Официальные варианты монтажа (лапы, фланец, реактивная тяга) при соблюдении инструкций не влияют на момент, частоту и ресурс. При сомнениях запросите техническую консультацию.

В4: Какие первоначальные работы по обслуживанию нового редуктора?

О: Первая замена масла рекомендуется через 200 часов; далее регулярно проверяйте уплотнения и температуру, избегайте перегрузки и превышения скорости, обеспечьте вентиляцию.

Рекомендации по подбору

Для точного подбора модели предоставьте следующую информацию: мощность оборудования, входную частоту вращения, фактическую нагрузку, способ монтажа, суточную продолжительность работы и условия окружающей среды. Техническая команда Xunchi выполнит расчёт и предложит оптимальное решение с полным комплектом документации.

Компания Xunchi является надёжным партнёром в области промышленных приводов, поставляя оригинальную продукцию SEW с гарантией и сервисной поддержкой. Свяжитесь с нами для получения коммерческого предложения и консультации.
