Редукторы: искусство точного управления силой и движением — от робототехнических узлов до промышленных приводов

Проще говоря, редуктор — это механическое устройство, предназначенное для «снижения скорости при одновременном увеличении силы». Работая по принципу автомобильной трансмиссии, он преобразует высокоскоростной выходной сигнал двигателя с низким крутящим моментом в низкоскоростной сигнал с высоким крутящим моментом, необходимый для выполнения рабочих задач, обеспечивая тем самым плавную и мощную работу различного оборудования.

В основе его работы лежит зубчатая передача. Вспомните велосипедные передачи: использование большой шестерни для привода малой увеличивает скорость; и наоборот, использование малой шестерни для привода большой снижает скорость, но облегчает вращение педалей — это наглядно демонстрирует эффект увеличения крутящего момента. Редукторы достигают такого усиления за счет зацепления зубчатых элементов с разным количеством зубьев, фактически обменивая скорость вращения на увеличение мощности.

В зависимости от сферы применения и технических решений мир редукторов можно разделить на две основные категории: системы точного управления (где приоритетом является высочайшая точность) и общепромышленные приводы (где акцент делается на надежности и универсальности).

I. Точное управление: «суставы» роботов

Это основная область применения прецизионных редукторов, таких как волновые (Harmonic Drive) и циклоидальные (RV-редукторы); именно они определяют точность и плавность движений промышленных и человекоподобных роботов.

1. Волновой редуктор (Harmonic Drive): компактные и гибкие «суставы»

Это предпочтительный выбор для узлов, работающих с небольшими нагрузками, в человекоподобных и коллаборативных роботах. Его конструкция отличается оригинальностью и состоит всего из трех основных компонентов: эллиптического генератора волн, тонкостенного упругодеформируемого гибкого колеса и жесткого колеса с внутренними зубьями. При вращении генератор волн заставляет гибкое колесо непрерывно деформироваться, входя в зацепление с жестким колесом и передавая тем самым движение.

Ключевые преимущества: простота конструкции, малый вес и компактность; обеспечивает чрезвычайно высокую точность передачи на одной ступени, отсутствие люфта и отличную жесткость передачи.

Основные сложности: гибкое колесо подвержено усталостному разрушению из-за постоянной деформации, что предъявляет жесткие требования к материалам и процессам термообработки; срок службы и несущая способность относительно ограничены.

2. RV-редуктор: мощные «плечи и локти»

Этот тип редукторов служит надежным решением для узлов, требующих высокой жесткости и способности выдерживать значительные нагрузки, например, для оснований и основных звеньев манипуляторов промышленных роботов. Двухступенчатая конструкция трансмиссии: на первой ступени используется планетарная передача для предварительного снижения скорости, а на второй — циклоидально-цевочный механизм (ключевой элемент системы), обеспечивающий сверхвысокие передаточные числа и исключительную жесткость на кручение.

Основные преимущества: высокая ударопрочность, сверхвысокая жесткость на кручение, сохранение точности в течение длительного времени и долгий срок службы; это мощный и надежный механизм, способный справляться с тяжелыми нагрузками.

Основные сложности: чрезвычайно сложная конструкция с большим количеством компонентов; жесткие требования к точности механической обработки и сборки; высокая стоимость.

3. Планетарный редуктор: экономичный и надежный компонент «общего назначения»

Широко применяется в оборудовании для автоматизации, где не требуется сверхвысокая точность, но важными факторами являются стоимость и жесткость конструкции. Классическая схема включает центральную солнечную шестерню, приводящую в движение несколько сателлитов, которые вращаются внутри неподвижного коронного колеса (эпицикла).

Основные преимущества: компактность, высокий КПД, хорошая жесткость (благодаря распределению нагрузки между несколькими сателлитами) и относительно умеренная стоимость.

Основные сложности: более низкие передаточные числа на одной ступени; сложность достижения минимальных значений люфта, характерных для волновых (Harmonic) или циклоидальных (RV) редукторов.

Ключевые технические показатели

Оценка прецизионных редукторов базируется на трех аспектах: точность передачи и люфт (чем меньше люфт, тем выше точность траектории движения), жесткость на кручение (сопротивление деформации; высокая жесткость обеспечивает стабильность под нагрузкой) и срок службы. Современная тенденция в отрасли — интеграция редуктора, двигателя и датчиков в единый мехатронный модуль, что делает узлы более компактными и «интеллектуальными».

II. Общепромышленные системы привода: «артерии и мышцы» завода

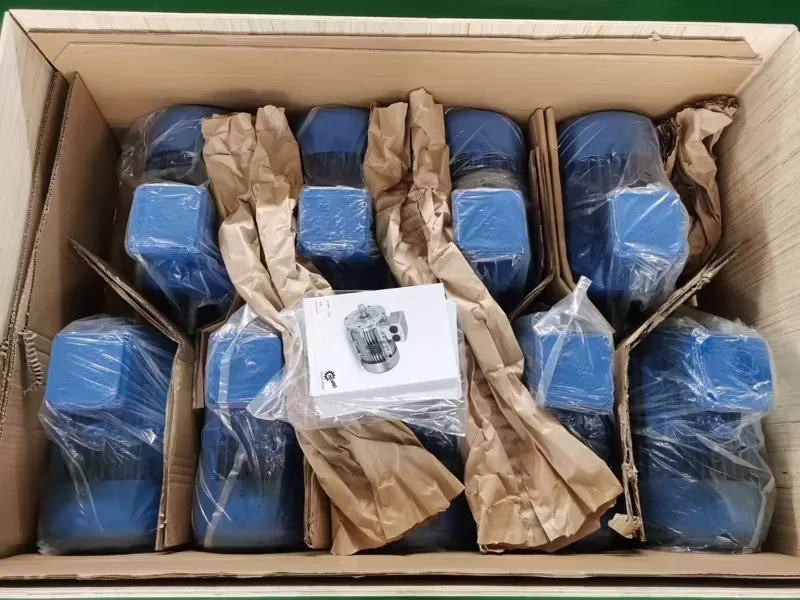

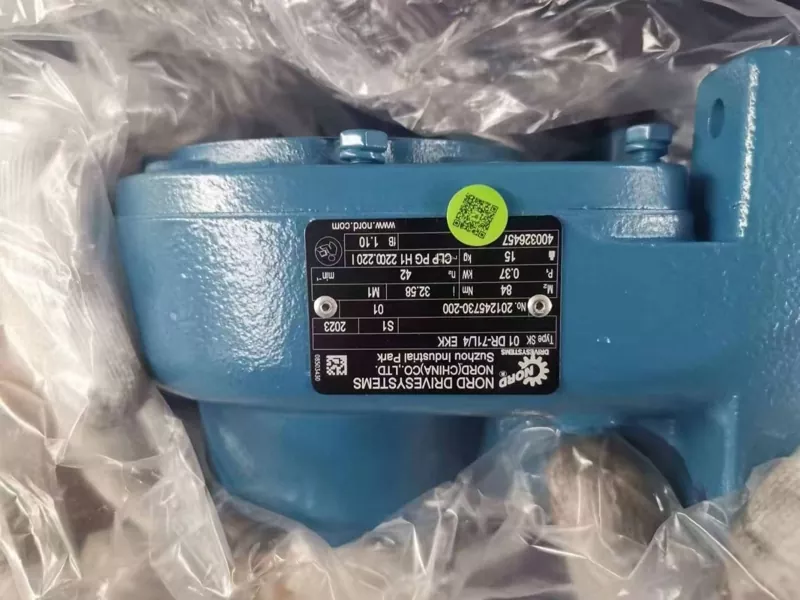

Когда речь заходит не о шарнирах роботов, а о крупномасштабных непрерывных процессах — таких как транспортировка на производственных линиях, подъем грузов, перемешивание или перекачка жидкостей, — волновые и циклоидальные (RV) редукторы перестают быть оптимальным решением. Здесь на первый план выходят производители промышленных мотор-редукторов, такие как NORD, воплощающие концепцию модульных интегрированных систем привода. Если прецизионные редукторы олицетворяют собой гибкие суставы «рук» промышленного производства, то приводные решения (например, от NORD) служат «артериями и мышцами», обеспечивающими непрерывное перемещение материалов по всему предприятию. Ключевые технологии и принципы компании NORD находят свое отражение в следующих аспектах:

1. Интегрированные системы мотор-редукторов

Главное конкурентное преимущество NORD заключается не в отдельных редукторах, а в глубокой интеграции редукторов, электродвигателей и преобразователей частоты в единую приводную систему. Заказчики обычно приобретают мотор-редукторы, адаптированные к конкретным условиям эксплуатации; такая интеграция гарантирует высокую совместимость и надежность всей системы — от входа питания до выходного вала.

2. Цельный корпус UNICASE™

Это фирменная технология NORD. В отличие от традиционных конструкций с разъемным корпусом, здесь корпус редуктора изготавливается из цельной заготовки, что исключает наличие стыков и уплотняемых соединений. Это эффективно предотвращает риск утечки масла и обеспечивает исключительную жесткость конструкции, позволяя агрегату выдерживать повышенные радиальные и осевые нагрузки при более тихой работе — что критически важно для отраслей со строгими санитарными требованиями, таких как пищевая и фармацевтическая промышленность.

3. Модульная конструкция и цилиндрические зубчатые передачи с поверхностной закалкой

NORD применяет принцип высокой модульности: различные типы передач (конические, цилиндрические, червячные) можно быстро комбинировать с тормозами, энкодерами и фланцами двигателей, подобно элементам конструктора. Это значительно сокращает сроки поставки и упрощает управление запасами запчастей. Флагманские модели с цилиндрическими передачами (прошедшими поверхностную закалку) отличаются превосходным зацеплением и КПД одной ступени более 98%, что обеспечивает ощутимую экономию энергии при длительной эксплуатации. Кроме того, широкое внедрение высокоэффективных двигателей классов IE3 и IE4 отвечает потребностям промышленности в энергосбережении и снижении выбросов углерода.

4. Специализированные технологии защиты поверхности

Для работы в условиях частой санитарной обработки (пищевая промышленность) или агрессивных сред (химическая промышленность) компания NORD разработала технологию герметизирующей обработки поверхности nsd tupH. Этот процесс создает на алюминиевых корпусах упрочненный защитный слой, по свойствам напоминающий нержавеющую сталь; он обеспечивает коррозионную стойкость, значительно превосходящую стандартные покрытия, и заполняет нишу между чугунными изделиями и дорогостоящими решениями из нержавеющей стали.

Подводя итог, можно сказать, что в сфере технологий производства редукторов не существует понятий «лучший» или «худший» в абсолютном смысле; идеальный выбор — это решение, максимально соответствующее конкретным условиям применения. Прецизионные редукторы (например, волновые и типа RV) обеспечивают точность на уровне угловых секунд и играют ключевую роль в обеспечении высокой маневренности роботов; В свою очередь, промышленные мотор-редукторы (например, производства NORD) отличаются высоким крутящим моментом, высоким КПД и надежностью на протяжении всего жизненного цикла, обеспечивая стабильную работу масштабных промышленных систем. В совокупности они служат основой систем передачи механической энергии в современном интеллектуальном производстве.
