В чём принцип работы редуктора?

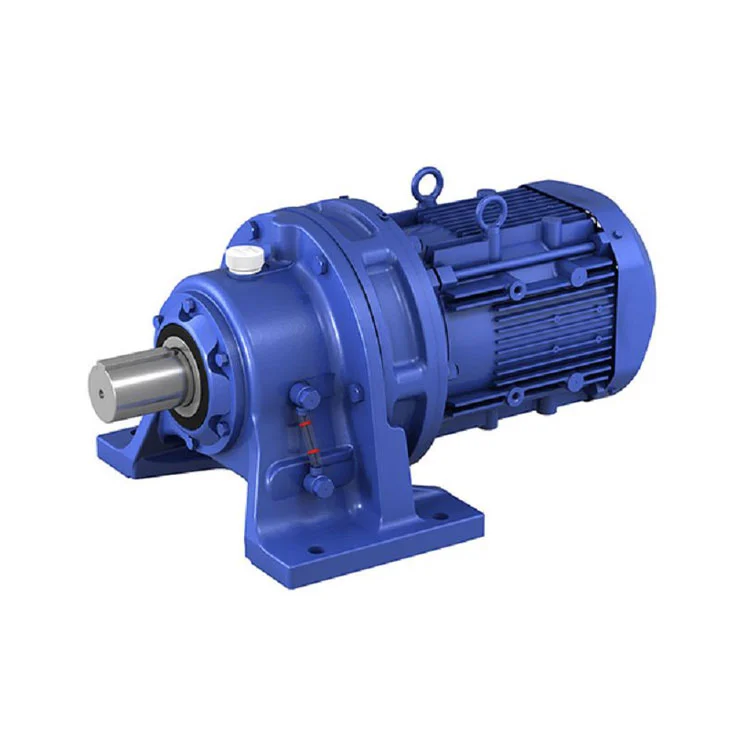

Традиционные зубчатые редукторы передают мощность за счёт последовательного зацепления пар зубьев. В редукторах Sumitomo Cyclo® используется принципиально иной механизм — планетарная передача с малой разницей числа зубьев, основанная на обкатывании циклоидального диска по цевочному венцу.

1. Основные элементы конструкции

• Входной (быстроходный) вал: на нём установлен эксцентриковый подшипник, действующий как кулачок.
• Циклоидальный диск: толстый профилированный диск с циклоидальными зубьями по наружной окружности и рядом круглых отверстий внутри.
• Цевочный венец (неподвижный корпус): внутренняя поверхность содержит ряд свободно вращающихся стальных пальцев — цевок.
• Выходной (тихоходный) вал: оснащён рядом внутренних пальцев (или роликов), которые проходят сквозь отверстия циклоидального диска с зазором.

2. Процесс передачи: как достигается понижение скорости

Когда двигатель вращает входной вал, эксцентриковый подшипник придаёт циклоидальному диску планетарное движение — диск смещается по кругу, но сам почти не вращается. Однако его циклоидальные зубья находятся в зацеплении с цевками. За каждый полный оборот входного вала профиль диска обкатывается по неподвижным цевкам. Поскольку число зубьев диска ровно на один меньше числа цевок (например, 39 зубьев у диска и 40 цевок), это обкатывание вынуждает диск медленно поворачиваться в противоположную сторону — ровно на один угловой шаг за оборот. Таким образом, при 39 зубьях передаточное отношение составляет 39:1. Это медленное вращение через пальцы, вставленные в отверстия диска, передаётся на выходной вал, обеспечивая плавное и мощное движение.

3. Почему редуктор выдерживает огромные ударные нагрузки? — Многозонный контакт качения

В традиционной зубчатой передаче в каждый момент в зацеплении находятся лишь 1–3 зуба, и контакт близок к линейному. В Cyclo® редукторе почти половина всех цевок одновременно контактирует с циклоидальным диском и равномерно распределяет нагрузку. Например, в механизме с 40 цевками до 15–20 цевок могут нести усилие одновременно. Этот принцип «разделения мощности» резко снижает напряжение в каждой точке. Кроме того, зацепление представляет собой чистое качение без скольжения, что сводит к минимуму износ и позволяет поглощать сильные ударные импульсы — энергия удара мгновенно распределяется на множество контактных точек.

4. Почему практически отсутствует люфт (мёртвый ход)?

В прецизионных применениях, таких как сервоприводы роботов, требуется минимальный люфт при реверсе. Для этого в Cyclo® редуктор устанавливаются два циклоидальных диска со сдвигом по фазе 180°. При изготовлении диски слегка «раздвигают» по углу, а после сборки в цевочный венец они оказываются предварительно поджаты: один диск постоянно прижат к цевкам в направлении по часовой стрелке, другой — против. Это полностью выбирает зазоры. Когда двигатель меняет направление вращения, усилие передаётся мгновенно, без холостого хода, обеспечивая практически нулевой люфт и высочайшую точность позиционирования.

5. Итог: инженерное значение принципа Cyclo®

Циклоидальный цевочный принцип по сути преобразует высокоскоростное эксцентриковое движение через многозубое зацепление и чистое качение в соосное вращение с чрезвычайно низкой скоростью и огромным крутящим моментом.

Три фундаментальных преимущества:

• Исключительная стойкость к ударам — многозонный контакт качения равномерно распределяет нагрузку.
• Долгий срок службы и высокая надёжность — качение заменяет скольжение, износ минимален.
• Прецизионный нулевой люфт — два предварительно поджатых диска механически устраняют зазоры.

Именно поэтому в самых тяжёлых отраслях — горной добыче, металлургии, портовых кранах, промышленных роботах — циклоидальные редукторы Sumitomo Cyclo® работают десятилетиями, оставаясь основой силового привода, для которой экстремальные нагрузки и безотказность не являются компромиссом.
