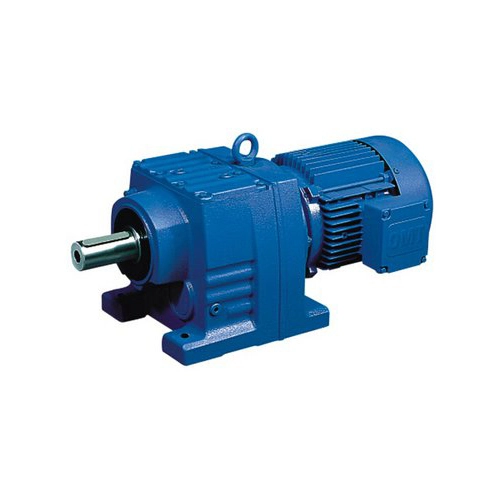

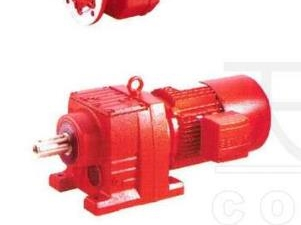

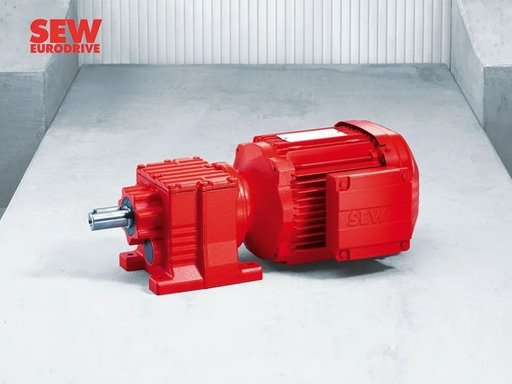

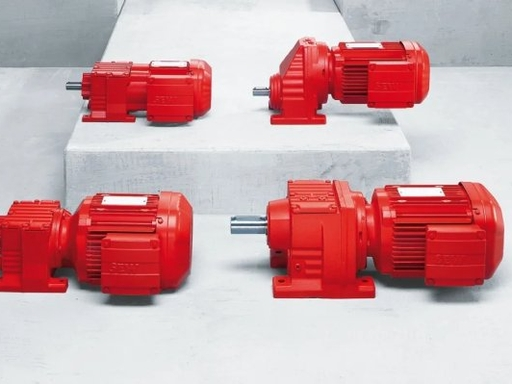

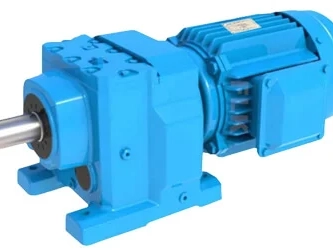

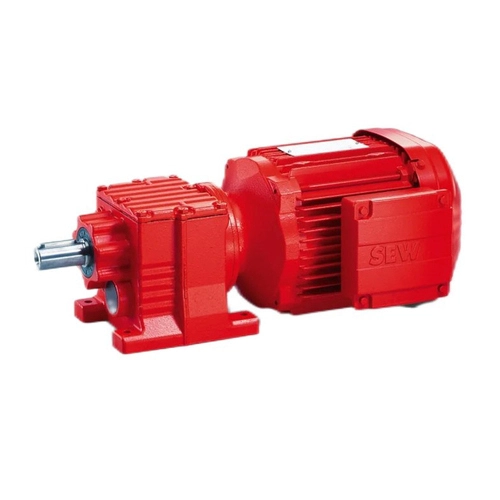

Цилиндрический редуктор SEW серии R

Обзор продукции

Цилиндрический редуктор SEW серии R — это соосный редуктор с закаленными зубчатыми колесами, использующий многоступенчатую передачу. Он отличается модульной унифицированной конструкцией и поддерживает различные варианты монтажа (на лапах или на фланце). Редуктор совместим с прямым подключением к стандартным электродвигателям, двигателям с частотным регулированием и серводвигателями, выступая в качестве универсального компонента для снижения скорости и увеличения крутящего момента в промышленном оборудовании. Производственный процесс SEW включает полный цикл: от ковки заготовок, термообработки и прецизионной механической обработки до финальной сборки и заводских испытаний. Прямые каналы поставок гарантируют подлинное качество, стабильность характеристик компонентов и общую надежность агрегата. Зубчатые колеса изготавливаются из легированной стали 20CrMnMo с цементацией и закалкой (твердость поверхности HRC58–62; точность шлифования — 6-й класс); выходные валы — из стали 42CrMo с закалкой и отпуском; корпуса — из высокопрочного чугуна HT250. Для подшипников и уплотнений используются комплектующие ведущих отечественных и зарубежных брендов, а в качестве смазки применяется промышленное синтетическое трансмиссионное масло. Агрегат обладает высокой ударной вязкостью и усталостной прочностью, что делает его пригодным для длительной непрерывной эксплуатации.

Области применения: логистические конвейерные линии, смесительное и реакторное оборудование, упаковочные машины, оборудование для очистки сточных вод, конвейеры для легкой горнодобывающей промышленности, оборудование для производства стройматериалов, автоматизированные сборочные линии, пищевое оборудование и оборудование для энергетики нового типа.

Конструктивные исполнения: R (монтаж на лапах), RF (фланцевый монтаж), RM (с усиленным подшипниковым узлом для смесительного оборудования) и RX (одноступенчатый высокоскоростной редуктор). Поддерживает установку дополнительных принадлежностей, таких как фланцы для серводвигателей, входные фланцы стандарта IEC, устройства защиты от обратного хода, тормоза и вентиляторы охлаждения.

Обзор полного модельного ряда (R17–R167)

Включает модели: R17, R27, R37, R47, R57, R67, R77, R87, R97, R107, R127, R137, R147, R167 и др.

Примечание: В таблице выше приведены справочные параметры для стандартных условий эксплуатации; на фактически допустимый крутящий момент влияют эксплуатационные коэффициенты, частота пусков и остановок, а также суточная продолжительность работы. Диапазон передаточных чисел для комбинированных редукторов может быть расширен, достигая максимального значения свыше 27 000.

Квалификация и сертификация компании

Наша продукция проходит строгий контроль качества. Процессы производства, контроля и выпуска изделий соответствуют отраслевым стандартам GB/T 19001 и JB/T 9050 (для редукторов), а прочность зубчатых передач проверяется на соответствие международным стандартам ISO 6336 и DIN 3990. Основные подтверждающие документы и статусы:

1. Сертификат системы менеджмента качества ISO 9001;
2. Сертификат CE (безопасность оборудования в ЕС), необходимый для экспортных поставок;
3. Отчеты независимых организаций об испытаниях готового изделия (проверка КПД, уровня шума и перегрузочной способности);
4. Статус высокотехнологичного предприятия; наличие ряда патентов на полезные модели конструкций редукторов;
5. Отчеты о контроле сырья: данные о материале чугунного корпуса, спецификации легированной стали для зубчатых колес, сертификаты производителей подшипников и уплотнений (с возможностью отслеживания по партиям);
6. Возможность участия в тендерах на внутреннем рынке благодаря предоставлению полного пакета квалификационной документации, заводских сертификатов соответствия и результатов независимых испытаний.

Примечание: Мы не завышаем показатели крутящего момента или мощности; каждому изделию на заводе присваивается индивидуальный серийный номер, что обеспечивает полную прослеживаемость производственной партии, данных о сборщиках и результатов контроля.

Фактические эксплуатационные характеристики

Цилиндрические редукторы SEW серии R проходят стендовые испытания (выборочно из каждой партии). Основные измеренные показатели (стандартные условия, температура 25°C, непрерывная работа при номинальной нагрузке):

1. КПД передачи: одноступенчатые — ≥94%, двухступенчатые — ≥92%, трехступенчатые — ≥89%; по сравнению с менее качественными редукторами это снижает энергопотребление и тепловыделение при длительной эксплуатации.
2. Уровень шума: 65–75 дБ(А) при номинальной нагрузке (измерение на расстоянии 1 м от корпуса); зубья шестерен имеют модифицированный профиль для снижения ударных нагрузок в зацеплении, что делает их пригодными для использования в оборудовании, установленном в помещениях.
3. Испытание на повышение температуры: при непрерывной работе в течение 8 часов в номинальном режиме повышение температуры масла в корпусе составляет ≤45 К (градусов) без утечек; конструкция уплотнений успешно проходит гидравлические испытания на герметичность, эффективно предотвращая типичные проблемы с утечкой масла.
4. Испытание на кратковременную перегрузку: выдерживает кратковременные ударные нагрузки, достигающие 150% от номинального крутящего момента, в течение 1 часа; на зубьях шестерен не наблюдается питтинга или поломок, подшипники не имеют аномальных повреждений, что соответствует требованиям для режимов с частыми пусками, остановками и ударными нагрузками.
5. Подтверждение срока службы: расчетный срок службы составляет ≥20 000 часов при коэффициенте эксплуатации 1,2.

Условия испытаний: высота над уровнем моря ≤1000 м, температура окружающей среды от -15°C до +40°C; эксплуатация вне указанных условий требует повторной проверки и подбора оборудования техническим отделом.

Ключевые преимущества продукта

1. Модульная конструкция: высокая взаимозаменяемость компонентов в модельном ряду R17–R167 минимизирует номенклатуру запасных частей и снижает затраты на техническое обслуживание; поддерживаются различные варианты монтажа (на лапах, фланцевое, вертикальное, горизонтальное), что позволяет быстро адаптироваться к интерфейсам оборудования заказчика и сократить расходы на доработку.
2. Высокая нагрузочная способность и стойкость к ударным нагрузкам: закаленные и шлифованные зубья шестерен устойчивы к повреждениям в условиях высоких нагрузок и частых пусков-остановок; для областей применения с высокими осевыми нагрузками (например, в перемешивающих устройствах) доступна версия RM с усиленным корпусом подшипникового узла.
3. Надежная система уплотнений: сочетание нескольких сальников и маслоотводящих канавок минимизирует риск утечки; для эксплуатации в условиях повышенной влажности или запыленности доступны варианты с усиленными уплотнениями.
4. Гибкие условия поставки: стандартные модели имеются в наличии на складе; возможна адаптация под нестандартные интерфейсы, специальные передаточные числа и использование особых материалов; поставляются как в виде отдельных редукторов, так и в комплекте с электродвигателями.
5. Высокая взаимозаменяемость: габаритные и монтажные размеры соответствуют отраслевому стандарту серии R; возможна прямая замена импортных или отечественных редукторов с аналогичными характеристиками без необходимости доработки монтажного основания.

Области применения

1. Охрана окружающей среды: перемешивание шлама, системы аэрации и транспортировки, шнековые конвейеры;
2. Логистика и складское хозяйство: ленточные конвейеры, роликовые приводы, сортировочное оборудование;
3. Химическая и легкая промышленность: перемешивание в реакторах, смесительное оборудование;
4. Производство стройматериалов и горнодобывающая промышленность: легкие системы подачи, ременные приводы;
5. Упаковка и пищевая промышленность: упаковочные линии, конвейерные механизмы;
6. Оборудование для автоматизации: различные сборочные линии, редукторы с сервоприводом.

Послепродажная поддержка, гарантия и сервисное обслуживание

Гарантийные обязательства

1. Гарантия 12 месяцев на изделие в сборе (действует с даты отгрузки при соблюдении условий эксплуатации; гарантия не распространяется на повреждения, вызванные неправильным монтажом, перегрузкой, несанкционированной разборкой или воздействием агрессивных сред).
2. Бесплатный ремонт или замена деталей при обнаружении производственных дефектов в течение гарантийного срока; возможность отправки крупных узлов на завод-изготовитель для ремонта (по предварительному согласованию).
3. Пожизненная техническая поддержка: поставка оригинальных запчастей после истечения гарантийного срока (оплачиваются только стоимость деталей и расходы на доставку).

Комплексное обслуживание

1. Предпродажная техническая поддержка: бесплатный расчет и подбор оборудования с учетом условий эксплуатации (мощность, крутящий момент, передаточное число, коэффициент эксплуатации); предоставление монтажных чертежей (CAD) и руководств по подбору (PDF); помощь в проверке присоединительных размеров для минимизации ошибок при выборе.

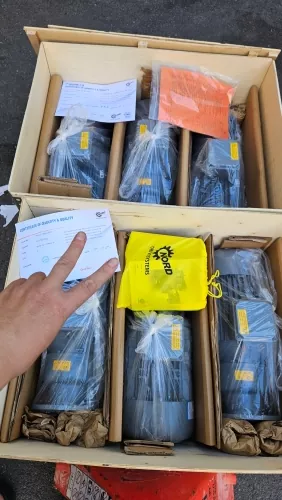

2. Доставка: упаковка в деревянные ящики; наличие упаковочного листа и сертификата соответствия; предоставление протоколов заводских испытаний для крупных заказов.
3. Послепродажное обслуживание: онлайн-поддержка в течение 2 часов; консультации по устранению неисправностей (проблемы при монтаже, утечка масла, посторонний шум, перегрев); удаленное видеосопровождение монтажа и пусконаладки для крупных проектов.
4. Поставка запчастей: возможность заказа отдельных компонентов (зубчатые колеса, подшипники, сальники, входные и выходные валы) для минимизации простоев производственной линии.

Примечание: при получении необходимо сразу проверить модель, диаметр вала и размеры фланца. В случае ошибки при поставке следует сообщить об этом в течение 7 дней с момента доставки для решения вопроса.

Часто задаваемые вопросы (FAQ)

В1: Можно ли использовать цилиндрический редуктор SEW серии R с серводвигателем?

О: Да; при выборе специального входного фланца редуктор можно подключить к серводвигателю. Для сервосистем с частыми циклами пуска и остановки рекомендуется проконсультироваться с техническим отделом для расчета коэффициента эксплуатации и предотвращения повреждений из-за перегрузки.

Вопрос 2: Каковы причины утечки масла из редуктора?

Ответ: Распространенные причины включают перелив масла, старение сальников, засорение отверстий для слива масла или установку с перекосом. Не заливайте масло самостоятельно при получении нового устройства; заправку следует производить строго в соответствии с требованиями к уровню масла, указанными в руководстве, и по возможности обеспечивать горизонтальную установку. (Примечание: Устройства поставляются с заводской заправкой смазкой.)

Вопрос 3: Что следует учитывать при использовании редукторов серии R в смесительном оборудовании?

Ответ: Процесс перемешивания сопровождается высокими осевыми нагрузками, поэтому предпочтительна модель RM (с усиленными подшипниками). Необходимо предоставить данные о крутящем моменте, частоте вращения и типе перемешивающего устройства, чтобы технический отдел мог проверить допустимые радиальные и осевые нагрузки; не следует выбирать модель, основываясь исключительно на показателях мощности.

Вопрос 4: Возможны ли нестандартные модификации (например, изменение размеров вала или фланца)?

Ответ: Да, возможен заказ нестандартных исполнений, включая изменение диаметра выходного вала, размеров фланца, удлинение вала и нанесение специальных антикоррозийных покрытий. Требуется предоставление чертежей или подробных технических условий; сроки выполнения заказа будут превышать стандартные.

Вопрос 5: Что делать, если требуемого передаточного числа недостаточно?

Ответ: Редукторы серии R можно комбинировать (конфигурация R+R) для получения сверхвысоких передаточных чисел и очень низких скоростей на выходе. Следует учитывать, что при такой комбинации общий КПД несколько снижается, поэтому при подборе оборудования необходимо закладывать больший запас мощности.

Вопрос 6: Как выбрать коэффициент эксплуатации (fA)?

Ответ: Равномерная нагрузка (вентиляторы, стандартные конвейеры): fA = 1,0–1,2; Умеренные ударные нагрузки (мешалки, дробилки): fA = 1,2–1,5; Высокие ударные нагрузки / частые пуски: fA = 1,5–2,0 или выше.

Рекомендации по закупке

1. Не ограничивайтесь показателями мощности: при выборе редуктора отдавайте приоритет выходному крутящему моменту и коэффициенту эксплуатации. В характеристиках многих недорогих изделий показатели крутящего момента завышены; хотя заявленная мощность может соответствовать требованиям, реальная эксплуатация часто приводит к перегреву и поломке зубьев шестерен. Всегда предоставляйте производителю подробную информацию о фактической нагрузке на оборудование, частоте пусков и остановок, а также о продолжительности ежедневной работы для проверки соответствия параметров.
2. Различайте оригинальную продукцию производителя и товары, продаваемые под чужим брендом: отдавайте предпочтение поставщикам, имеющим собственные производственные мощности, и проверяйте материалы зубчатых колес, а также технологию их термообработки. В дешевых изделиях часто используются шестерни, прошедшие лишь стандартную закалку и отпуск, а не цементацию и поверхностную закалку, необходимые для обеспечения высокой твердости и долговечности; такие детали могут работать поначалу, но при высоких нагрузках часто выходят из строя уже через 3–6 месяцев.
3. Уточняйте параметры монтажа: перед оформлением заказа проверьте конфигурацию крепления (например, серии R/RF), диаметр выходного вала, размеры шпоночного паза, а также мощность и количество полюсов электродвигателя. Доработка валов или фланцев после завершения производства влечет за собой значительные дополнительные расходы.
4. Заранее сообщайте об условиях эксплуатации: уведомьте поставщика, если оборудование будет работать при высоких температурах, в условиях повышенной влажности, запыленности, в агрессивных или взрывоопасных средах. Это позволит подобрать соответствующие уплотнения, защитные покрытия и взрывозащищенные электродвигатели.
5. Контрольный список параметров заказа: номер модели, передаточное число, номинальная мощность, конфигурация монтажа, напряжение и частота питания двигателя, требования к дополнительному оснащению (например, наличие стопора обратного хода или тормоза), а также необходимость предоставления технических чертежей.
6. Рекомендации по закупке партий: для масштабных проектов перед размещением основного заказа рекомендуется приобрести небольшую партию образцов. Это позволит проверить монтажные размеры и убедиться, что уровень шума и нагрев оборудования при работе находятся в допустимых пределах.

Опираясь на многолетний практический опыт работы как на внутреннем рынке компонентов трансмиссий, так и в сфере международного экспорта, компания Xunchi выступает не просто как поставщик промышленной продукции, а как надежный партнер, предлагающий комплексные решения в области приводов и трансмиссий для клиентов по всему миру. Независимо от того, являетесь ли вы местным интегратором систем автоматизации, промышленным предприятием, сервисной службой или отделом закупок проекта (в США, России, Центральной Азии или других регионах), мы готовы оказать вам профессиональную поддержку. Если вам требуется помощь в подборе модели, расчет стоимости, оптовая закупка, интеграция оборудования в проект или поставка запасных частей для прецизионных серворедукторов серии SEW-MC, пожалуйста, предоставьте рабочие параметры, характеристики двигателя или полный перечень моделей. Мы оперативно ответим, согласуем технические данные, предоставим коммерческое предложение и обеспечим поставку оригинальной продукции с полным комплексом сопутствующих услуг.

Пример обозначения модели для заказа

R87-18.5-23.34-M1-B3 (R — серия; 87 — типоразмер; 18,5 кВт — мощность двигателя; 23,34 — передаточное число; M1 — монтажное положение; B3 — монтаж на лапах).

Вы можете предоставить информацию об условиях эксплуатации оборудования, мощности, частоте вращения и требованиях к монтажу — наши технические специалисты бесплатно помогут подобрать подходящую модель!
