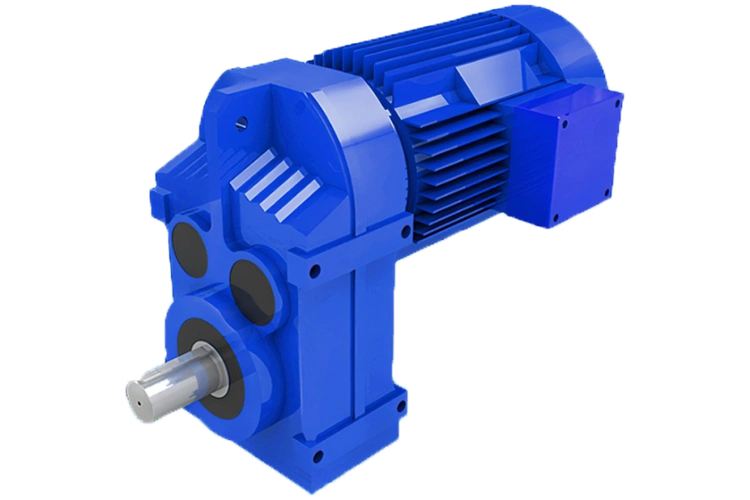

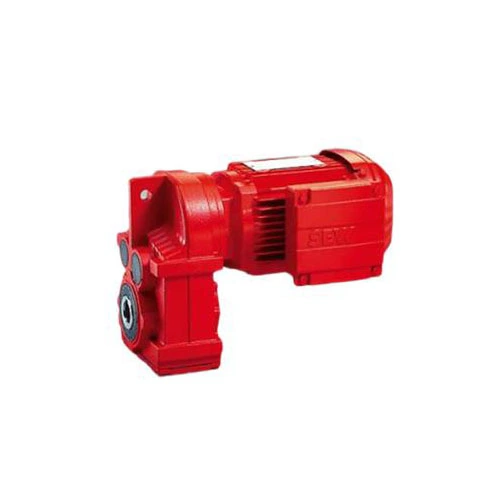

Редуктор с параллельными валами и косозубыми шестернями серии SEW F

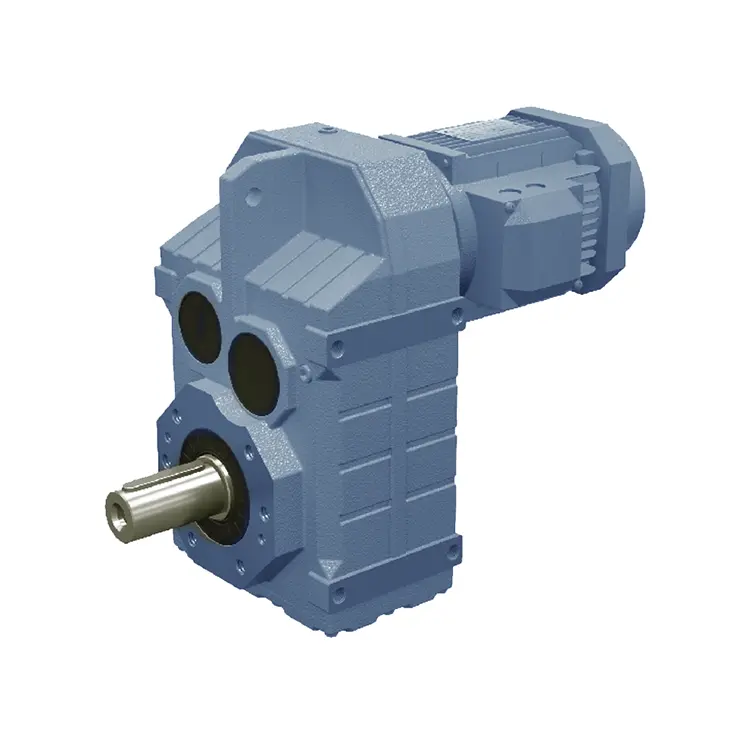

Обзор продукта

Редуктор с параллельными валами и косозубыми шестернями серии SEW F имеет закаленную косозубую передачу с параллельным расположением входного и выходного валов. Доступен в различных конструктивных вариантах: цельный вал F-типа с основанием, цельный вал FF-типа с фланцем, полый вал FA-типа, полый вал FAF-типа с фланцем и полый вал FAZ-типа с малым фланцем. Может напрямую подключаться к обычным асинхронным двигателям, двигателям с регулируемой частотой вращения, серводвигателям и взрывозащищенным двигателям, что делает его предпочтительным редуктором для горизонтально расположенного оборудования.

Двухступенчатые трансмиссии имеют одинаковое направление входа и выхода, в то время как трехступенчатые трансмиссии имеют противоположные направления. Может использоваться в паре с редукторами серии R для образования комбинированного редуктора F+R, обеспечивая сверхвысокое передаточное число и чрезвычайно низкую выходную скорость.

Основная косозубая шестерня редуктора с параллельными валами серии SEW F изготовлена из высококачественной легированной стали 20CrMnMo, подвергнута вакуумной цементации и закалке, имеет твердость поверхности зубьев HRC58-62 и точность шлифовки класса ISO6. Модификация профиля зубьев оптимизирует площадь контакта зацепления, уменьшая удар при зацеплении. Выходной вал изготовлен из закаленной легированной стали 42CrMo. Корпус редуктора изготовлен из высокопрочного чугуна HT250 с термической обработкой для снятия напряжений. Подшипники и сальники выбраны от ведущих отечественных и зарубежных производителей. Редуктор оснащен смотровым стеклом уровня масла и сливной пробкой, а на заводе заправлен синтетическим промышленным редукторным маслом для работы в условиях высоких нагрузок. Вся машина обладает высокой усталостной прочностью и ударопрочностью, способна выдерживать большие радиальные нагрузки и подходит для длительной непрерывной работы.

Области применения: ленточные конвейеры, роликовые конвейеры, ковшовые элеваторы, упаковочные линии, оборудование для пищевой промышленности, системы очистки сточных вод, автоматизированные системы хранения и извлечения, легкое промышленное смесительное оборудование и транспортировка материалов в легкой горнодобывающей промышленности.

Дополнительные опции включают: стопор, тормоз, сервоприводной входной фланец, фланец стандарта IEC, рычаг крутящего момента, удлиненный выходной вал, стопорный диск, антикоррозионное покрытие и усиленные уплотнительные элементы; поддерживает комбинированную конструкцию F+R для достижения сверхвысокого передаточного отношения.

Обзор всех параметров модели (F27-F157)

Примечание: В таблице приведены справочные параметры для стандартных условий эксплуатации; фактический допустимый выходной крутящий момент зависит от коэффициентов условий эксплуатации, частоты пусков-остановок, суточного времени работы и угла наклона при установке; Комбинированные модели F+R позволяют достигать сверхвысоких передаточных чисел, необходимых для работы в условиях крайне низких скоростей.

Сертификация предприятия

Редуктор с параллельными валами и косозубыми шестернями серии SEW F строго соответствует системе управления качеством GB/T 19001 и отраслевому стандарту JB/T 9050 на этапах производства, контроля качества и окончательной поставки. Прочность зубчатых передач проверяется в соответствии с международным стандартом ISO6336. Основные квалификационные требования включают:

1. Сертификация системы управления качеством ISO9001;
2. Сертификат безопасности оборудования CE EU, соответствующий экспортным требованиям;
3. Отчет о результатах испытаний всей машины, проведенных независимой третьей стороной, включая испытания на эффективность передачи, уровень шума и кратковременную перегрузку;
4. Сертификация высокотехнологичного предприятия, обладающего несколькими патентами на полезные модели конструкций редукторов;
5. Документация по отслеживанию сырья: отчет о материале корпуса из чугуна, сертификат на легированную сталь для редуктора, оригинальный заводской сертификат соответствия для подшипниковых уплотнений, обеспечивающий полную отслеживаемость каждой партии материалов;
6. Поддержка проектов, участвующих в тендерах на внутреннем рынке, предоставление полного комплекта квалификационных документов, заводских сертификатов соответствия и протоколов испытаний сторонних организаций.

Важное примечание: редуктор серии SEW не завышает крутящий момент или мощность; каждому устройству присваивается уникальный серийный номер, что обеспечивает отслеживаемость производственной партии, записей о сборке и записей о заводской проверке.

Измеренные данные

Мы проводим стендовые испытания под нагрузкой образцов каждой партии продукции. Условия испытаний: температура окружающей среды 25℃, непрерывная работа под номинальной нагрузкой. Ключевые измеренные данные следующие:

1. КПД передачи: двухступенчатая передача ≥96%, трехступенчатая передача ≥94%; значительно более низкое энергопотребление по сравнению с червячными редукторами, меньшее тепловыделение при длительной непрерывной работе, экономия затрат на электроэнергию.
2. Уровень шума: Номинальная нагрузка, на расстоянии 1 метра от корпуса, уровень шума 64-74 дБ(А); косозубые шестерни с одновременным зацеплением нескольких зубьев, модификация профиля зубьев снижает ударное воздействие при зацеплении, подходит для использования в закрытых помещениях заводов.
3. Испытание на повышение температуры: 8 часов непрерывной работы в номинальных условиях, повышение температуры масла в корпусе ≤42 К; весь узел проходит испытание на герметичность под давлением масла, с многоканальными маслоотводящими канавками + композитной масляной герметизирующей структурой, что снижает вероятность выхода из строя из-за утечки масла.
4. Кратковременное испытание на ударную нагрузку при перегрузке: Непрерывная работа при 150% номинального крутящего момента в течение 1 часа; отсутствие точечных повреждений или сколов зубьев на косозубых шестернях, отсутствие повреждений подшипников; подходит для частых пусковых ударных нагрузок.
5. Проверка расчетного срока службы: При коэффициенте рабочих условий 1,2 общий расчетный срок службы машины составляет ≥20 000 часов.

Граничные условия испытаний: высота ≤1000 м, температура окружающей среды -15℃~+40℃; для установки под большим углом, работы в условиях высоких температур и большой высоты техническому отделу необходимо повторно проверить выбор и схему смазки.

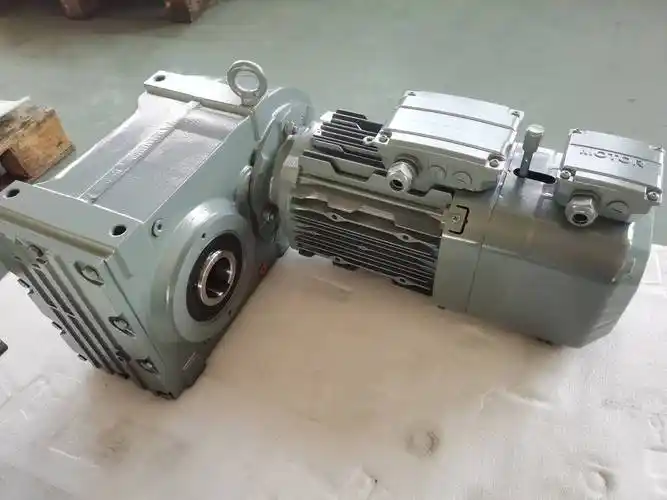

Основные преимущества продукта

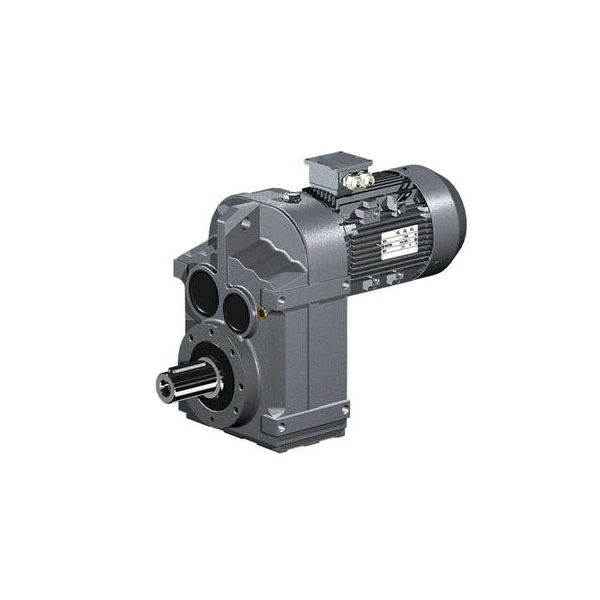

1. Тонкая конструкция с параллельными валами, экономия бокового пространства: параллельный вход и выход, плоский корпус, подходит для горизонтальной компоновки оборудования, компактное монтажное пространство. Поддерживает 6 вариантов сборки от M1 до M6, с возможностью свободного переключения между вариантами установки: опора, фланец, полый вал и рычаг крутящего момента.
2. Высокая модульность и универсальность: модели F27-F157 отличаются высокой взаимозаменяемостью деталей, меньшим количеством типов запасных частей и более низкими затратами на техническое обслуживание; доступны различные варианты выходного вала, включая цельный вал, полый вал и стопорный диск.
3. Удобная установка с полым валом: модели FA/FAF с полым валом могут быть установлены непосредственно на главный вал оборудования с помощью стопорного диска, что упрощает конструкцию трансмиссии и делает их широко используемыми в конвейерном и легком смесительном оборудовании.
4. Превосходная эффективность передачи и выдающийся энергосберегающий эффект: закаленные косозубые шестерни имеют низкие потери на зацепление и низкое тепловыделение при длительной непрерывной работе, что делает их подходящими для оборудования, работающего непрерывно в течение длительных периодов времени.
5. Высокая взаимозаменяемость и совместимость: монтажный интерфейс соответствует основным размерам серии F, что позволяет напрямую заменять отечественные и импортные модели без модификации существующего оборудования.
6. Гибкая и контролируемая поставка: основные спецификации легко доступны на складе; нестандартные диаметры валов, нестандартные фланцы, удлиненные валы и антикоррозионные покрытия могут быть изготовлены на заказ; компоненты корпуса могут поставляться отдельно, или весь комплект мотор-редуктор может быть поставлен в сборе.

Типичные области применения

1. Транспортировка в логистике: ленточные конвейеры, роликовые конвейерные линии, ковшовые элеваторы, автоматизированные механизмы сортировки на складах;
2. Упаковка и легкая промышленность: линии по производству упаковки, оборудование для маркировки и запечатывания, оборудование для смешивания материалов;
3. Экологическая промышленность: легкое смесительное оборудование, шнековые конвейеры;
4. Пищевая промышленность: линии по транспортировке пищевых продуктов;
5. Общие автоматизированные производственные линии, легкое оборудование для транспортировки материалов в горнодобывающей промышленности.

Информация об упаковке, транспортировке, послепродажном обслуживании и гарантии

✅Упаковка и транспортировка

1. Стандартные модели упаковываются в экспортные фумигированные рамы из массива дерева с внутренней пенопластовой защитой для предотвращения деформации во время транспортировки; модели меньшего размера могут быть усилены картонными коробками.
2. Вся машина проходит обработку против коррозии на заводе, выходной вал обрабатывается антикоррозионным маслом, а на конце вала устанавливается защитная втулка; подходит как для внутренней логистики, так и для морских экспортных перевозок.
3. Крупногабаритные машины упаковываются в деревянные рамы с подъемными проушинами для удобной погрузки и разгрузки; упаковочный лист и сертификат на продукцию прилагаются к отгрузке.
4. После отгрузки предоставляется номер для отслеживания статуса груза; при получении осмотрите коробку на наличие повреждений и сообщите о любых повреждениях в течение 7 дней.

✅Гарантийная политика

1. 12-месячная гарантия на всю машину, отсчитываемая с даты отгрузки, распространяется только на нормальные условия эксплуатации; неправильная установка, перегрузка, несанкционированная разборка/модификация и работа в агрессивных/коррозионных средах не покрываются бесплатной гарантией.
2. В течение гарантийного периода бесплатный ремонт или замена деталей при производственных дефектах; для крупных моделей возможен возврат на завод для ремонта.
3. Пожизненное техническое обслуживание: продолжение поставки оригинальных запасных частей после истечения гарантийного срока, оплата только стоимости деталей и логистических расходов.

✅Комплексная поддержка

1. Предпродажная техническая поддержка: бесплатный расчет параметров работы, выходной мощности, крутящего момента, передаточного отношения и рабочего коэффициента; Предоставление монтажных чертежей в формате CAD и руководств по выбору в формате PDF для подтверждения размеров интерфейса и снижения риска ошибок при выборе.
2. Послепродажное обслуживание: 2-часовая онлайн-техническая поддержка, удаленное руководство по устранению неполадок, таких как посторонние шумы, утечки масла, чрезмерное повышение температуры и аномальная вибрация; видеоинструкции по установке и вводу в эксплуатацию доступны для ключевых проектов.
3. Поставка запасных частей: косозубые шестерни, подшипники, сальники, входные/выходные валы, полые втулки и стопорные диски могут поставляться отдельно для минимизации простоев производственной линии.

Часто задаваемые вопросы

В1: Можно ли использовать редуктор с косозубыми шестернями серии SEW F с серводвигателем?

О: Да, его можно подключить к серводвигателю, выбрав специальный входной фланец для сервопривода; для высокочастотных операций запуска/остановки серводвигателя, пожалуйста, сообщите нашим специалистам для расчета коэффициента рабочих условий во избежание повреждений от перегрузки редуктора.

В2: Как отличить и выбрать редукторы серий F и K от SEW?

О: В серии F используются параллельные валы с параллельным входом и выходом, подходящие для горизонтального расположения; в серии K используются косозубые конические шестерни с реверсом под прямым углом 90°, поэтому выбирайте серию K, если вам нужно изменить направление передачи мощности; если вам не нужно менять направление, выбирайте серию F для более высокой эффективности передачи.

В3: Каковы преимущества использования стопорного диска на полых валах серии F SEW из Германии?

О: Версия со стопорным диском предотвращает концентрацию напряжений в шпоночном пазу, проста в установке и демонтаже, передает больший крутящий момент и подходит для частого вращения вперед и назад; стандартное соединение шпонки на полом валу подходит для сценариев со стабильной нагрузкой.

В4: Что делать, если передаточное число недостаточно и требуется более низкая выходная скорость?

О: Используйте комбинированный редуктор F+R для достижения очень большого передаточного отношения и чрезвычайно низкой выходной скорости; Общая эффективность после сборки несколько снизится, поэтому на этапе выбора необходимо предусмотреть достаточный запас мощности.

Вопрос 5: Каков интервал первой замены масла для новой машины?

Ответ: Рекомендуется менять трансмиссионное масло после 500 часов работы, а затем регулярно менять масло каждые 2000-3000 часов; интервал замены масла следует сократить в условиях высоких температур и запыленности.

Вопрос 6: Как выбрать коэффициент рабочих условий?

Ответ: Коэффициент рабочих условий при стабильной нагрузке (нормальная транспортировка) fA = 1,0-1,2; при средней ударной нагрузке (смешивание, легкое перемешивание) fA = 1,2-1,5; при сильной ударной нагрузке, частом запуске fA ≥ 1,5-2,0.

Рекомендации по закупке

1. Не выбирайте, основываясь исключительно на мощности двигателя: основными показателями для редуктора с параллельными валами и косозубыми шестернями серии SEW F являются выходной крутящий момент и коэффициент рабочих условий; Некоторые недорогие изделия на рынке ложно заявляют о высоком крутящем моменте, якобы соответствующем мощности, но на самом деле во время работы страдают от перегрева, износа шестерен и поломки зубьев; обязательно предоставьте производителю фактическую нагрузку оборудования, частоту пусков-остановок и ежедневное время работы для проверки и расчета.
2. Перед заказом подтвердите все параметры интерфейса: подтвердите варианты моделей F/FF/FA/FAF, диаметр сплошного вала/диаметр отверстия полого вала, наличие стопорного диска, размер шпоночного паза, силовые полюса двигателя и тип сборки M1-M6; модификация валов и фланцев после обработки изделия обходится очень дорого.
3. Заранее сообщите об особых условиях эксплуатации: для работы в условиях высоких температур, высокой влажности, пыли, агрессивных сред, установки под большими углами и взрывозащищенных условий, заранее согласуйте усиленное уплотнение, антикоррозионные покрытия и взрывозащищенные двигатели.
4. Необходимая информация для заказа: технические характеристики модели, передаточное число, мощность двигателя, варианты установки, способ сборки, напряжение и частота двигателя, дополнительные принадлежности (ограничитель, тормоз, блокировочный диск и т. д.), а также необходимость чертежей САПР.
5. Рекомендации по оптовым закупкам: приоритет отдается мелкосерийному тестированию. После подтверждения приемлемости габаритов установки, уровня шума при работе и показателей повышения температуры, можно переходить к крупносерийным закупкам для минимизации рисков на объекте.

Пример модели для заказа

SEW F87-15-18.34-M4-B3, серия F=F; спецификация 87; двигатель 15 кВт; передаточное число 18.34; способ сборки M4; крепление на опоре B3.

Заключение

Стабильная работа промышленного передающего оборудования зависит от гарантии целостности системы, включая материалы, технологию обработки, тестирование и обслуживание. Редуктор с параллельными валами и косозубыми шестернями серии SEW F использует многолетний опыт бренда в области промышленных трансмиссий, обеспечивая баланс между высокой эффективностью, стабильной работой и долговечностью. Он предлагает экономически эффективные решения для трансмиссий как для новых проектов, так и для модернизации оборудования.

Если вы сейчас выбираете модель и не уверены в конкретных характеристиках, пожалуйста, укажите условия эксплуатации вашего оборудования, мощность, скорость и требования к установке. Наша техническая команда бесплатно предоставит расчеты, таблицы параметров и монтажные чертежи. Стандартные модели могут быть быстро упакованы и отправлены. Мы будем рады стать вашим надежным партнером в области промышленных трансмиссий на долгосрочную перспективу.
